橡胶胶料的理论计算是指通过对各个成分的质量、体积及其在配方中的比例进行计算,从而预测橡胶的物理性能,尤其是硬度、密度、体积、填料分布等方面的特性。这些计算为橡胶制品的设计与开发提供了依据,也帮助工程师在开发新产品时优化配方。以下是胶料理论计算中的几个关键步骤和方法。
一、什么是橡胶硬度?
橡胶硬度是指橡胶材料在外力作用下的抗变形能力,也可以理解为其“软硬程度”。硬度越高,橡胶的抗变形能力越强;硬度越低,橡胶则越柔软。
硬度不仅是衡量橡胶性能的一个指标,还直接影响橡胶制品的耐磨性、抗疲劳性和压缩性能等。因此,不同的应用场景对橡胶的硬度要求各不相同,例如,汽车轮胎通常要求较高的硬度,而橡胶密封件则需要适中的硬度以保证其弹性和密封性。
二、橡胶硬度的常见测试方法
橡胶硬度的测试有多种方式,最常见的两种方法是邵氏硬度(Shore Hardness)和国际橡胶硬度(IRHD,International Rubber Hardness Degree)。其中,邵氏硬度又分为A型、D型等,根据橡胶的软硬度不同,选择适用的硬度计。
1. 邵氏硬度

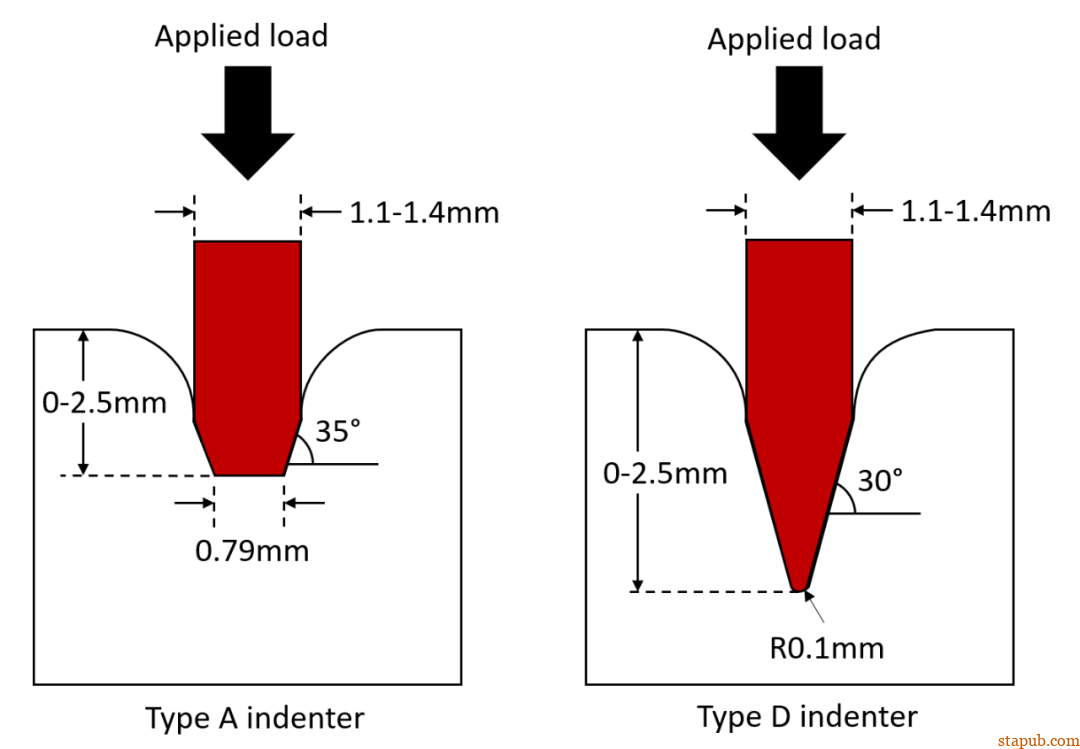

邵氏硬度是一种通过测量橡胶表面压入程度来表征硬度的方法。它通过在一定载荷下,将一个圆锥形或球形压头压入橡胶表面,并记录压头进入橡胶的深度,进而通过一定的公式计算出硬度值。
邵氏硬度分为不同的类型:
·邵氏A硬度:用于测量软质橡胶,例如汽车轮胎、密封圈等。
·邵氏D硬度:用于测量较硬的橡胶材料,如工程橡胶等。
具体的测试流程如下:
·将橡胶样品放置在硬度计下方,并保持平稳;
·通过施加一定的力,将硬度计的压头压入样品;
·记录压入的深度,并根据硬度计的刻度得出硬度值。
通常邵氏A硬度的数值范围在0到100之间,数值越高,代表橡胶越硬。例如,一块硬度为60 Shore A的橡胶材料,比硬度为30 Shore A的材料更坚硬。
2. IRHD(国际橡胶硬度)
与邵氏硬度类似,IRHD也是通过测量压头压入橡胶的深度来表征材料硬度。不同的是,IRHD硬度使用的压头形状和加载力不同,更加适合测量薄壁橡胶制品。
IRHD硬度的测量结果通常以0到100表示,其中0代表材料极其柔软,100则代表完全刚性。
3. 摩氏硬度
摩氏硬度主要用于测试矿物和陶瓷材料,但也有时会在橡胶材料的磨耗测试中涉及。摩氏硬度不同于上述两种方法,它是基于不同材料互相划伤的能力来划分硬度等级的。
三、胶料配方组成及其作用
橡胶胶料通常由基体橡胶、硫化剂、补强剂、增塑剂和其他添加剂组成,各组分的比例和种类对胶料的最终性能产生决定性影响。
– 基体橡胶:如天然橡胶(NR)、丁苯橡胶(SBR)等,决定了材料的弹性、强度等基本特性。
– 硫化剂:如硫磺,参与橡胶的硫化反应,使胶料从软性变为有弹性的弹性体。
– 补强剂:如炭黑和白炭黑,增加橡胶的硬度、耐磨性和强度。
– 增塑剂:如软化油、树脂,增加橡胶的柔韧性,降低其硬度。
在进行理论计算时,我们需要明确这些组分的用量,并计算每种成分对胶料性能的影响。
四、橡胶胶料硬度的理论计算
橡胶的硬度理论计算涉及对胶料中不同成分的体积与质量分布的分析。由于硬度是橡胶材料抗变形能力的体现,胶料中的补强剂含量、基体橡胶的种类、增塑剂的量都会影响硬度。
1. 体积分数计算

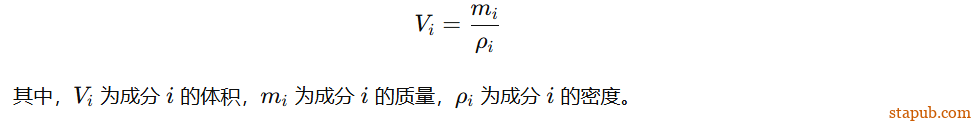

在计算胶料硬度时,首先需要计算各个成分的体积分数。体积分数是指某一成分在整个胶料体积中所占的比例,公式为:
例如,对于炭黑的体积分数,假设炭黑的密度为 1.8 g/cm³,加入了 50 g 的炭黑,则炭黑的体积为:
同理,其他成分如橡胶基材和增塑剂的体积也可以按照相同的方式计算。
2. 体积填充度计算

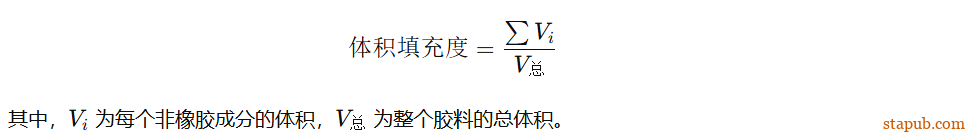

体积填充度是指胶料中非橡胶部分(如填料、增塑剂等)占总体积的比例,它直接影响胶料的硬度。通常硬度越高,说明体积填充度越大,橡胶材料越坚硬。体积填充度的计算公式为:
例如,如果炭黑的体积为 27.78 cm³,橡胶基材的体积为 100 cm³,则体积填充度为:
体积填充度越高,橡胶硬度越大,因此通过控制配方中各个成分的比例,可以理论上推算出胶料的硬度范围。
3. 增塑剂对硬度的影响

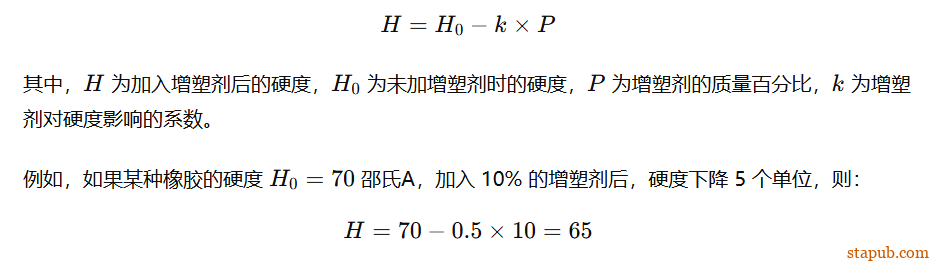

增塑剂的加入会显著降低橡胶的硬度,因为它增加了胶料的柔韧性并降低了材料的抗变形能力。增塑剂的用量一般通过如下公式来计算其对硬度的影响:
这种理论计算可以帮助配方师在设计胶料时,通过调整增塑剂的用量来精确控制最终的硬度。
五、橡胶胶料硬度与其他物理性能的关系
在橡胶材料设计中,硬度与其他物理性能(如拉伸强度、耐磨性、压缩永久变形等)有密切的联系。因此,理论计算不仅要考虑硬度,还需要综合评估胶料的其他性能。
1. 拉伸强度
硬度与拉伸强度通常呈正相关,即硬度越大,拉伸强度越高。但这也依赖于橡胶基体和补强剂的种类和比例。例如,高硬度的胶料通常需要更多的补强剂,但过多的补强剂可能导致脆性增加,拉伸强度下降。
2. 耐磨性
耐磨性是橡胶制品如轮胎、传送带等关键性能之一。一般来说,硬度较高的橡胶耐磨性更好,因为其表面更难被磨损,但过硬的胶料可能会导致弹性降低,影响产品的舒适性或安全性。
3. 压缩永久变形
压缩永久变形是指橡胶材料在长期压缩下产生的不可逆变形。硬度较高的胶料通常表现出更好的抗压缩性能,但需要注意的是,硬度过高可能会导致胶料的弹性不足,无法迅速恢复形状。
通过理论计算橡胶胶料的硬度,可以帮助配方设计师在研发阶段更好地控制材料的物理性能,并且在产品开发初期就能预估成品的性能表现。结合实验数据与理论分析,橡胶硬度的计算将为产品质量的优化提供有力支持。
