一文读懂三元合金相图

共计 2297 个字符，预计需要花费 6 分钟才能阅读完成。

三元合金相图是一个复杂但重要的工具，用于理解和分析由三种不同元素组成的合金在不同温度和成分条件下的相变行为。下面，我将为你详细解释三元合金相图的基本概念、表示方法、特定意义以及其在材料科学中的应用。
一、三元合金相图的基本概念
三元合金相图，也称为三元相图（Ternary Phase Diagram），是描述三个独立组元系统相变关系的图形表示。在这个系统中，相变行为取决于温度、压力和两个浓度变量。在恒压条件下，相图可以用温度作为纵坐标，两个成分变量作为横坐标的三维立体图形来表示。然而，为了简化分析，常常采用等边三角形（或直角坐标）的平面图来表示成分，并加入温度轴来构成三维相图的概念。
二、三元合金相图的表示方法
1. 成分三角形（浓度三角形）

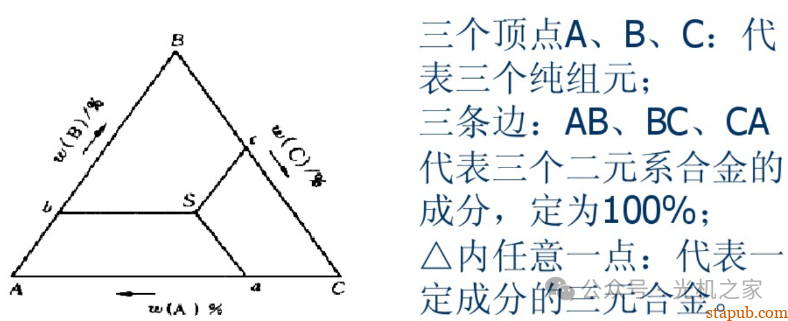

在三元相图中，通常采用等边三角形来表示成分。三角形的三个顶点A、B、C分别代表三个纯组元，三角形的边代表二元合金的浓度坐标。例如，A-B边表示A和B组成的二元合金的浓度变化范围。位于三角形内的任意一点都代表一个特定的三元合金成分。
为了更清晰地表示成分，有时会在成分三角形内标上网格，以便确定合金中各组元的浓度。
2. 等腰成分三角形

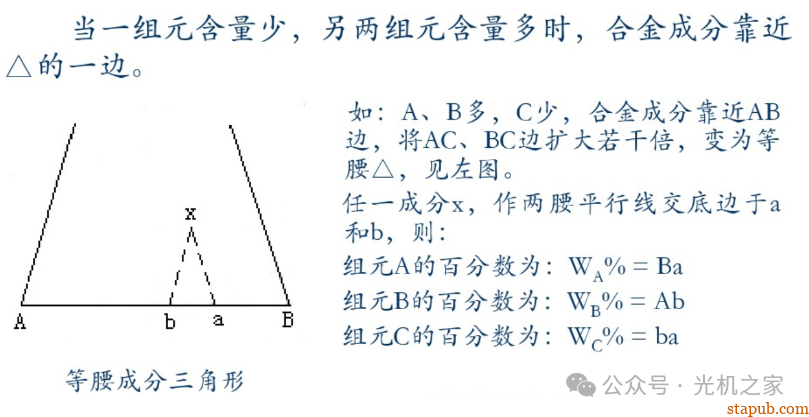

等腰成分三角形：当三元系中某一组元含量较少，而另两个组元含量较多时，可以将成分三角形两腰放大，形成等腰三角形，以便更清晰地表示微量组元的影响。

3、直角成分三角形

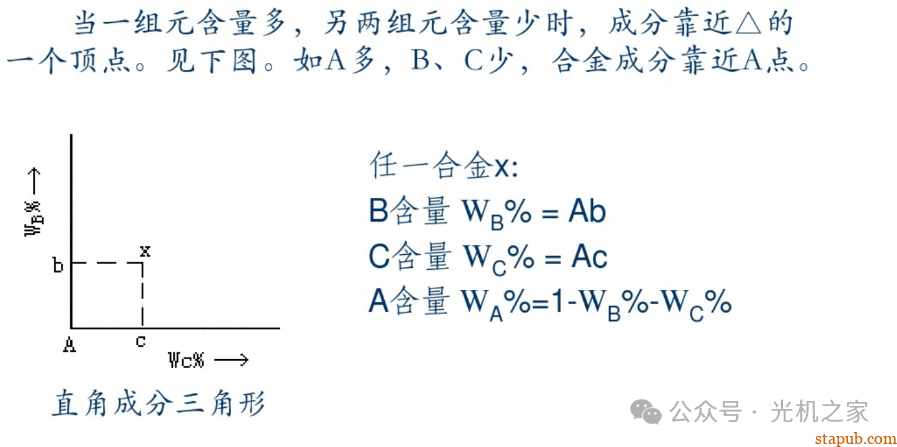

直角成分三角形：当三元系成分以某一组元为主，其他两个组元含量很少时，合金成分点将靠近等边三角形某一顶角，此时可采用直角坐标表示，原点代表高含量组元，两坐标轴代表其他两个组元的成分。

三、成分三角形中具有特定意义的直线

在成分三角形中，存在两条具有特定意义的直线：

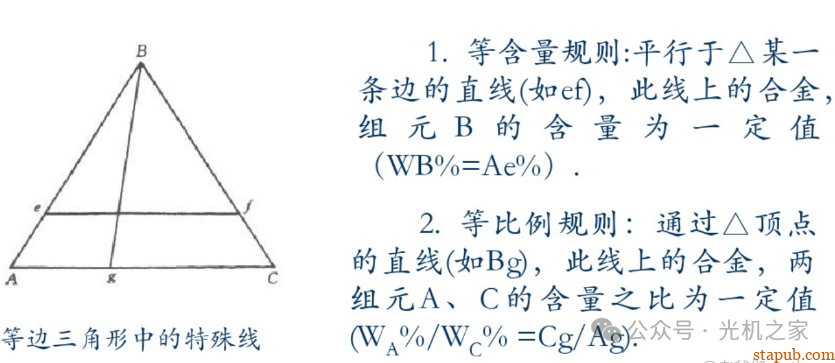

平行于三角形某一条边的直线：凡成分位于该线上的所有合金，它们所含的由这条边对应顶点所代表的组元的含量为一定值。例如，平行于AC的直线上的所有合金，所含B组元的含量都相等。
通过三角形顶点的任一直线：凡成分位于该直线上的所有合金，它们所含的由另两个顶点所代表的两组元的含量之比为一定值。例如，通过顶点A的直线上，所有合金所含B和C组元的浓度比（B%/C%）都是恒定的。
四、三元系平衡相的定量法则
1. 直线法则（共线法则）

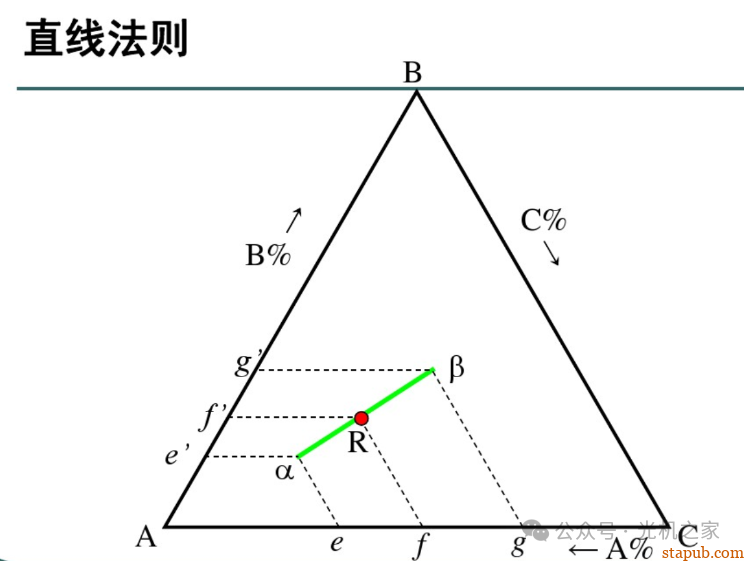

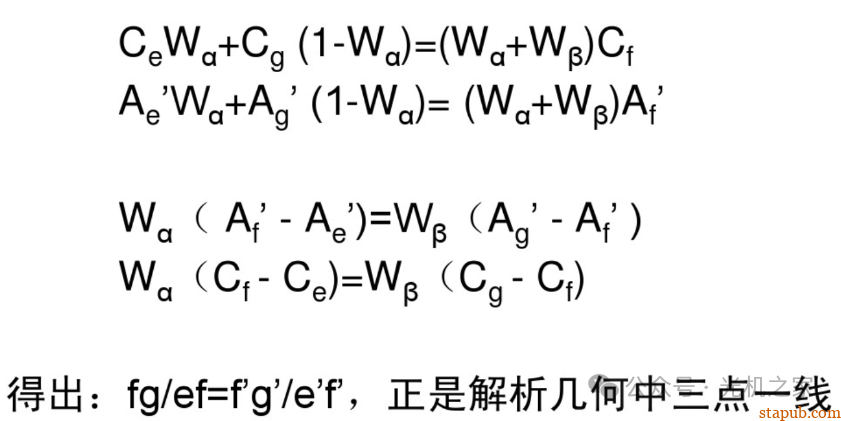

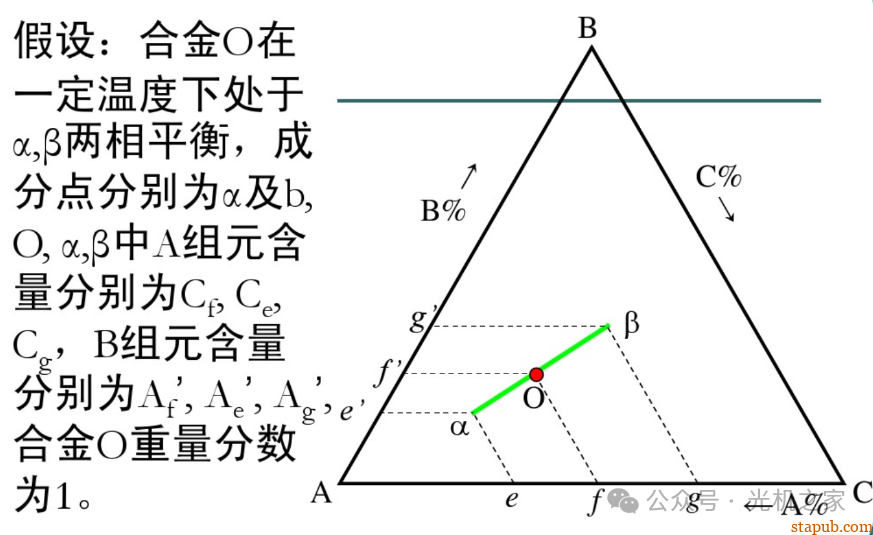

三元合金在两相平衡时，合金的成分点和两个平衡相的成分点必定在同一条直线上。这是理解三元合金相变行为的基础法则。当给定合金在一定温度下处于两相平衡状态时，若其中一相的成分给定，则另一相的成分点必定位于两个已知成分点的延长线上。

2. 杠杆定律

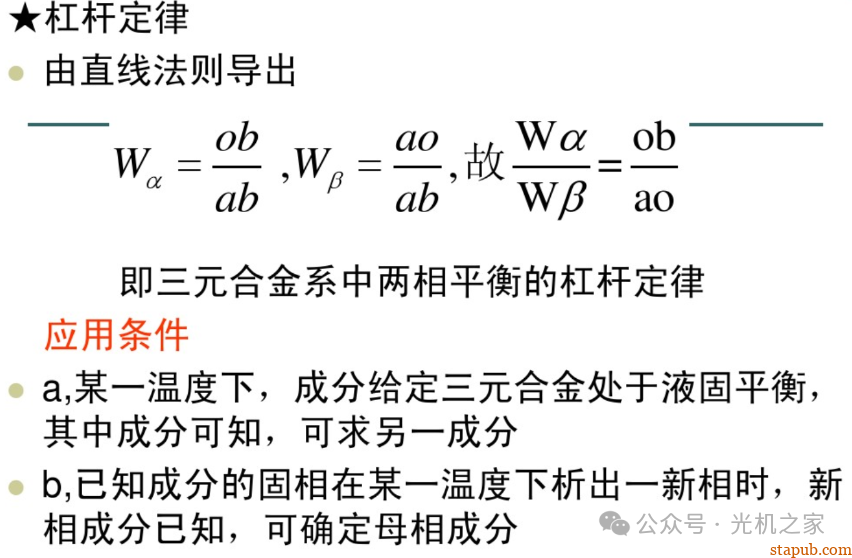

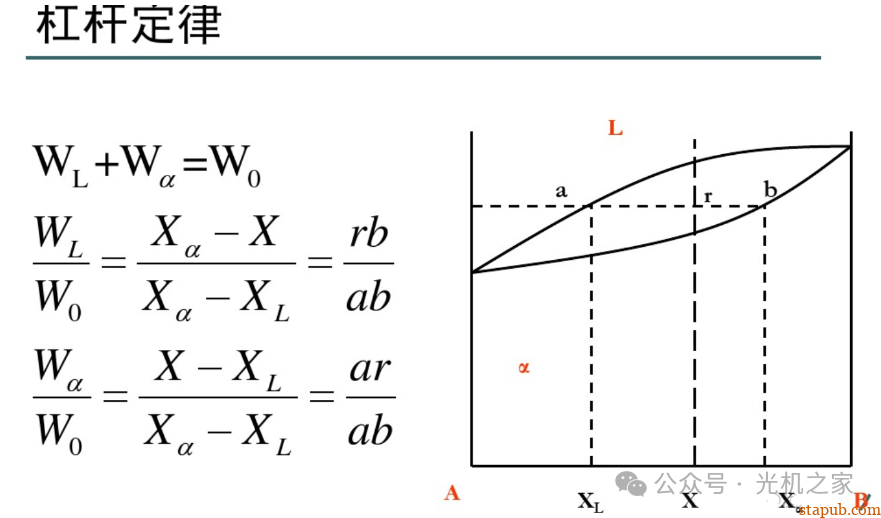

杠杆定律用于计算两相平衡时各相的相对量。在三元合金相图中，当合金成分点位于两相成分点的连线上时，两相的相对量可以通过杠杆定律来计算。即，某一相的相对量等于合金成分点到另一相成分点连线与总连线的长度比。

3. 重心法则
当一个三元合金分解为三个不同成分的平衡相时，合金成分点必定位于由这三个相的质量重心（不是几何重心）构成的三角形的重心位置上。这一法则称为三元相图的重心法则（重心定律），用于计算三个平衡相的质量分数。
五、三元合金相图的基本类型
三元合金相图根据合金的相变行为可以分为多种类型，其中常见的包括：
具有一个低共熔点的三元系统相图：这种相图的特点是三元组分在液态时完全互溶，而在固态时完全不互溶，不形成固溶体，也不形成化合物，只具有一个三元低共熔点。
生成一个固相分解的二元化合物的三元系统相图：这种相图的特点是存在稳定的三元化合物，其相变行为更为复杂。
六、三元合金相图的应用

1. 材料设计与开发
   在开发新型合金材料时，三元合金相图提供了关键的相变信息和相组成数据。例如，在钢铁工业中，研究人员可能希望通过添加第三种元素（如稀土元素）来改善钢材的某些性能（如强度、耐腐蚀性等）。此时，他们可以参考Fe-X-Y（X、Y为其他两种元素）三元合金相图，了解不同温度和成分条件下钢材的相变行为，从而优化合金成分和热处理工艺。
   2. 合金制备工艺优化
   在合金的制备过程中，如熔炼、铸造、热处理等，三元合金相图可以帮助工程师确定合适的工艺参数。例如，在铸造过程中，了解合金的凝固路径和相变温度范围，可以避免铸件出现缩孔、裂纹等缺陷。通过查阅三元合金相图，工程师可以确定合金的液相线和固相线温度，从而选择合适的浇注温度和冷却速率。
   3. 材料性能预测与评估
   三元合金相图还可以用于预测和评估合金的性能。不同相组成的合金往往具有不同的力学性能、物理性能和化学性能。通过比较不同成分合金在相图中的位置，可以初步判断其可能的性能特点。例如，在航空航天领域，对材料的高温强度、抗氧化性和耐腐蚀性有严格要求。通过查阅相关三元合金相图，可以选择具有优异性能的合金成分进行进一步研究和开发。
   4. 合金相变研究
   三元合金相图是研究合金相变行为的重要工具。通过观察和分析相图中的相变线、相区和相界等特征，可以深入了解合金在不同条件下的相变机制和相变动力学。这对于揭示合金的微观结构演变规律、优化合金性能以及开发新型合金材料具有重要意义。
   具体实例：Fe-Cr-Ni三元合金相图

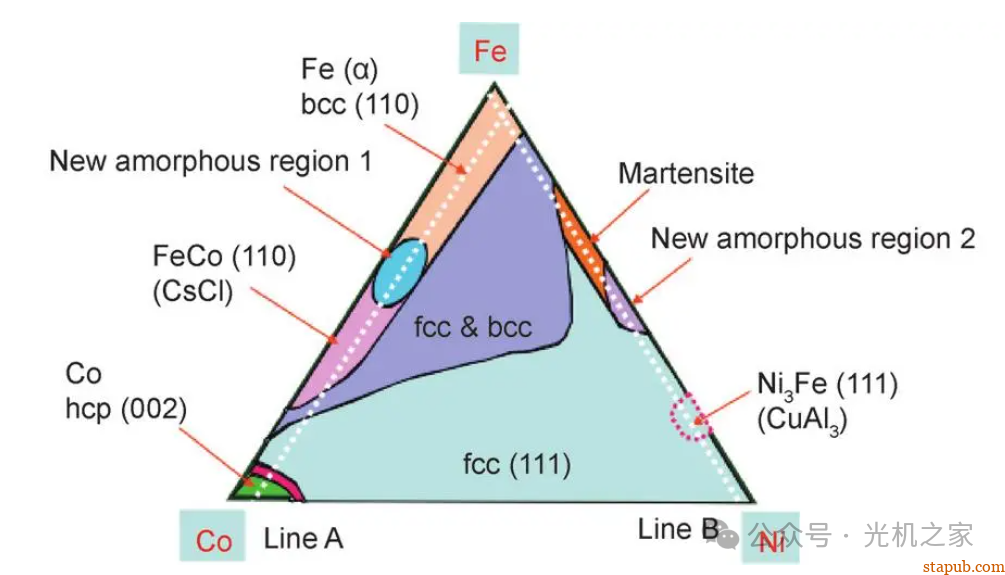

以Fe-Co-Ni三元合金相图为例，这种合金是不锈钢和高温合金的重要组成部分。通过查阅Fe-Co-Ni三元合金相图，可以了解不同Co和Ni含量对合金相组成和性能的影响。例如，当Co和Ni含量达到一定比例时，可以形成稳定的奥氏体相，从而提高合金的耐腐蚀性和高温强度。此外，相图还可以帮助研究人员确定合金的固溶处理温度和时间范围，以获得最佳的相组成和性能。
三元合金相图在材料科学、冶金工程以及金属加工等领域具有广泛的应用价值。通过充分利用这一工具，可以推动合金材料的设计与开发、优化制备工艺、预测和评估材料性能以及深入研究合金相变行为。
