在注塑模具设计中,有很多地方都要避空,那避空的数据是多少呢,下面给大家分享一个模具设计避空标准,仅供参考。

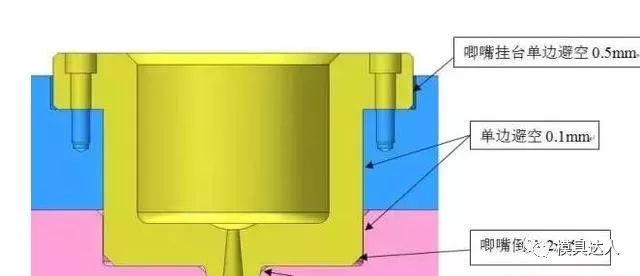

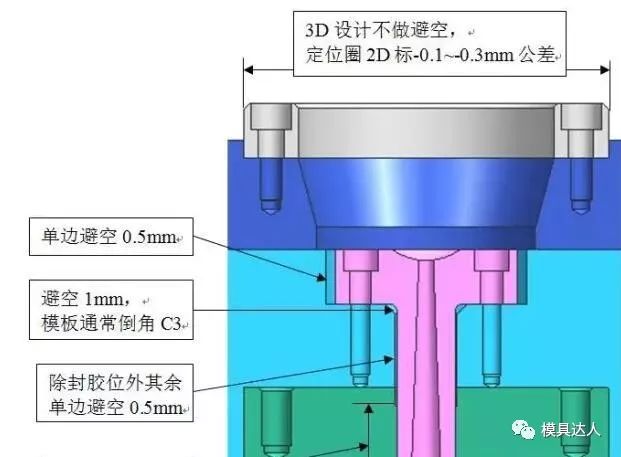

1.唧嘴、定位圈避空标准

模具设计避空这是一个巧妙活,送你一套标准供参考

模具设计避空这是一个巧妙活,送你一套标准供参考

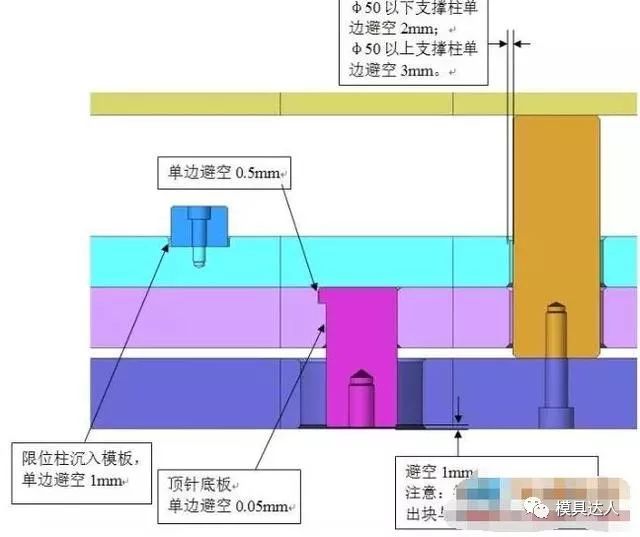

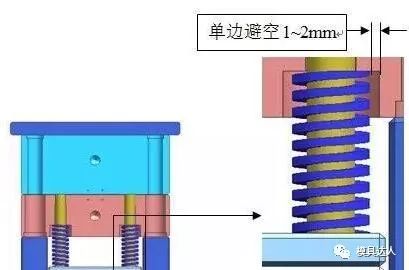

2.支撑柱、顶出块、弹簧孔、避空标准

模具设计避空这是一个巧妙活,送你一套标准供参考

模具设计避空这是一个巧妙活,送你一套标准供参考

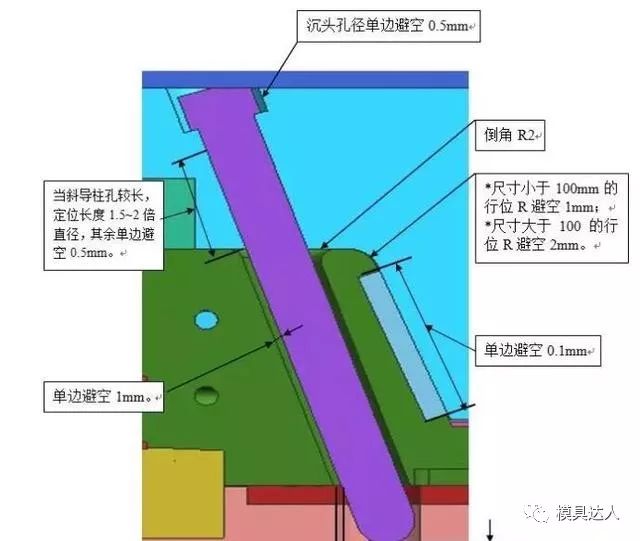

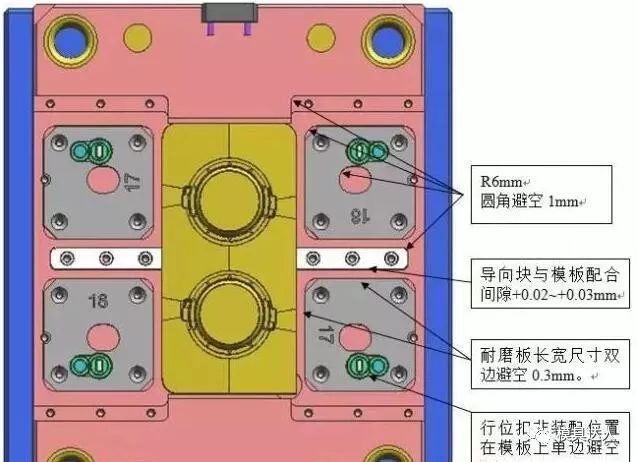

3.行位部分避空规范

模具设计避空这是一个巧妙活,送你一套标准供参考

模具设计避空这是一个巧妙活,送你一套标准供参考

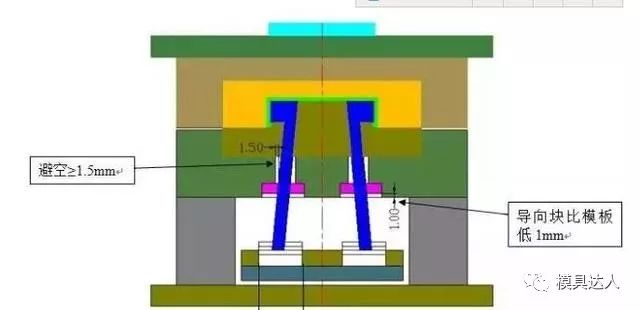

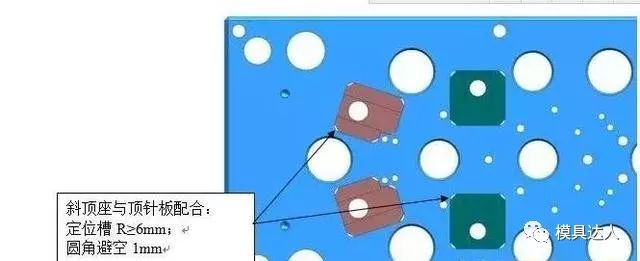

4.斜顶部分避空标准

模具设计避空这是一个巧妙活,送你一套标准供参考

模具设计避空这是一个巧妙活,送你一套标准供参考

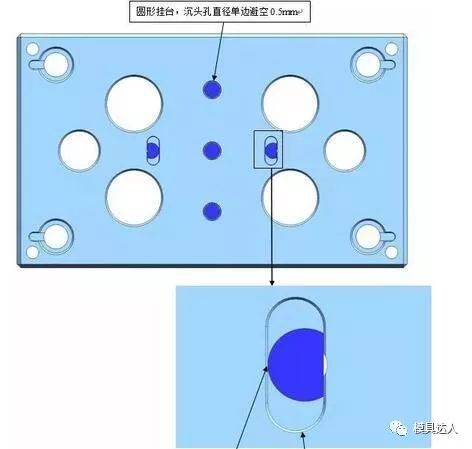

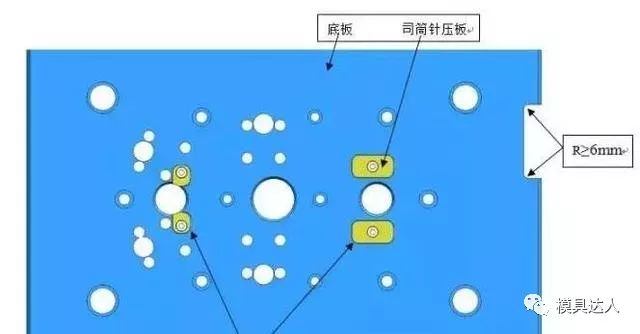

5.司筒针压板避空标准

模具设计避空这是一个巧妙活,送你一套标准供参考

模具设计避空这是一个巧妙活,送你一套标准供参考

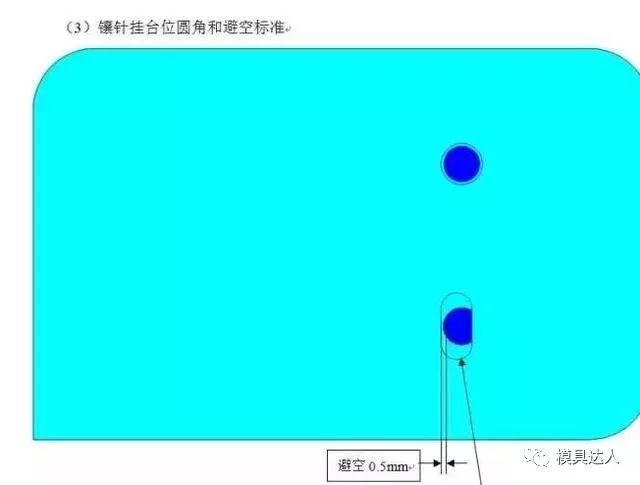

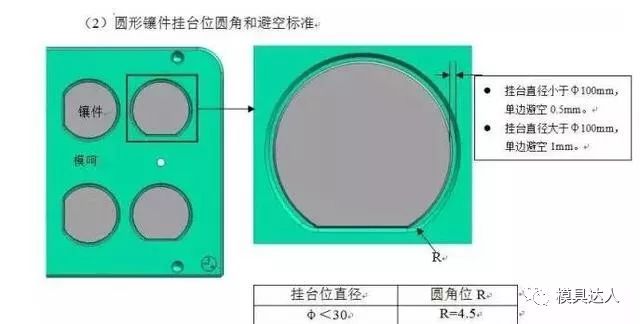

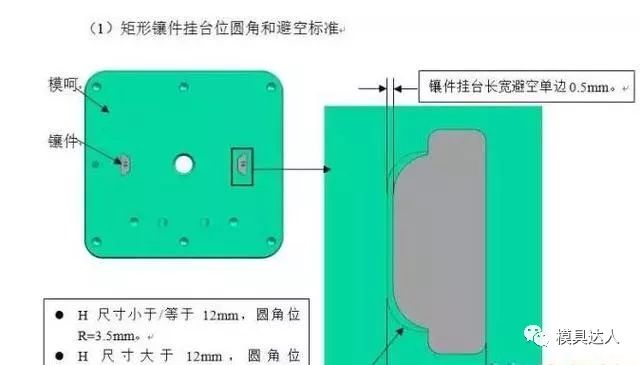

6.内模镶件挂台位圆角位避空标准

模具设计避空这是一个巧妙活,送你一套标准供参考

模具设计避空这是一个巧妙活,送你一套标准供参考

模具设计避空这是一个巧妙活,送你一套标准供参考

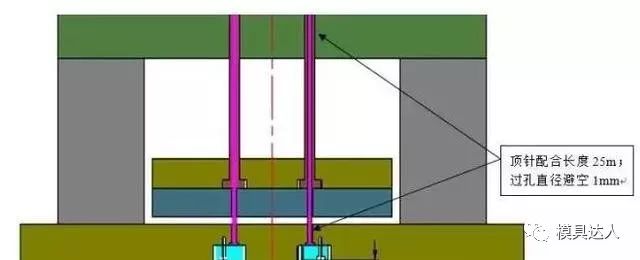

7.顶针挂台位圆角和避空标准

模具设计避空这是一个巧妙活,送你一套标准供参考

文章转自:模具大人
